소개

심장질환 분야에서 가장 보편적으로 활용되고 있는 심초음파 검사와 관련하여 다양한 AI 연구개발에 활용될 수 있는 관련 임상의료데이터 및 경흉부 X-ray 데이터

구축목적

정확하고 효율적인 의료서비스를 지원하는 AI기술 개발이 가능하도록 심장질환 분야에서 일차적으로 활용되는 심전도 및 심초음파 데이터와 그 활용성을 극대화 할 수 있는 유관 데이터를 포함하는 ‘학습용 표준 빅데이터’를 구축

메타데이터 구조표

메타데이터 구조표
데이터 영역	헬스케어	데이터 유형	이미지
데이터 형식	dcm	데이터 출처	의료기관
라벨링 유형	세그멘테이션	라벨링 형식	json
데이터 활용 서비스	AI 기반 심초음파 단계별 검사지원 및 진단 솔루션	데이터 구축년도/ 데이터 구축량	2021년/253,594

데이터 통계

데이터 구축 규모

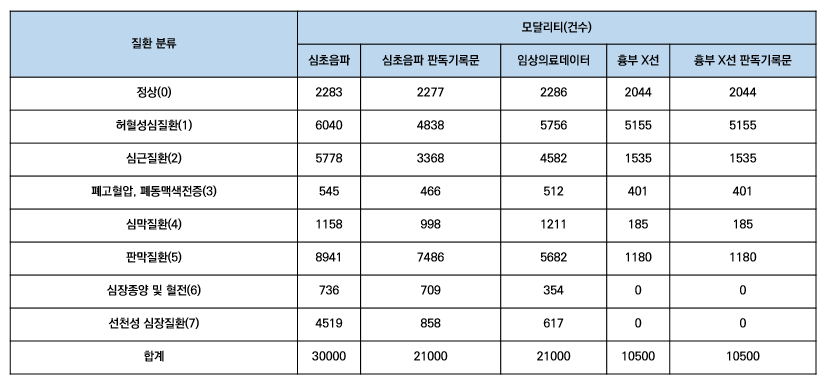

전체 데이터 (심초음파(3~8종 view), 심초음파 판독기록문, 임상의료데이터, 흉부 X선, 흉부 X선 판독기록문)

심초음파 영상 어노테이션 데이터 3000건
- 1건당 3개의 view(PLAX, A2C, A4C)

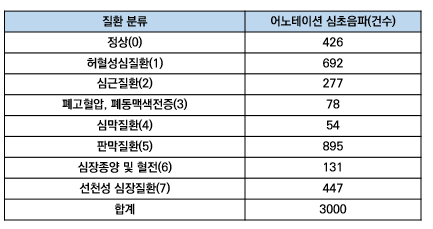

심장질환 진단을 위한 심초음파-데이터 구축 규모_2

데이터 분포

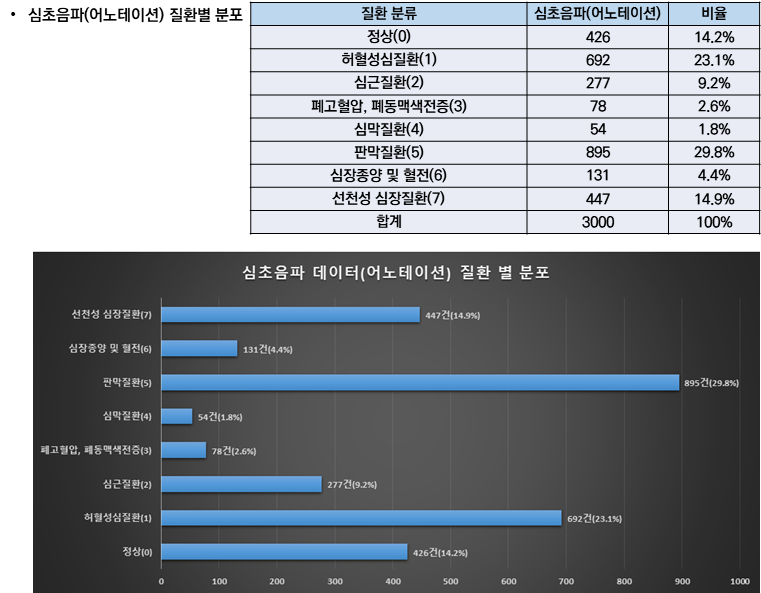

질환별 분포 : 정상, 허혈성심질환, 심근질환, 폐고혈압 및 폐동맥색전증, 심막질환, 판막질환, 심장종양 및 혈정, 선천성 심장질환

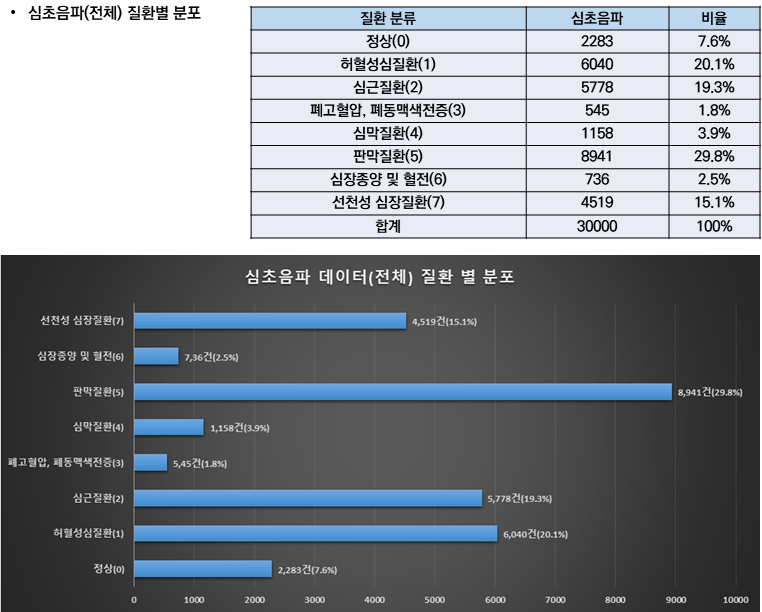

심장질환 진단을 위한 심초음파-데이터 분포_1_심초음파(전체) 질환별 분포

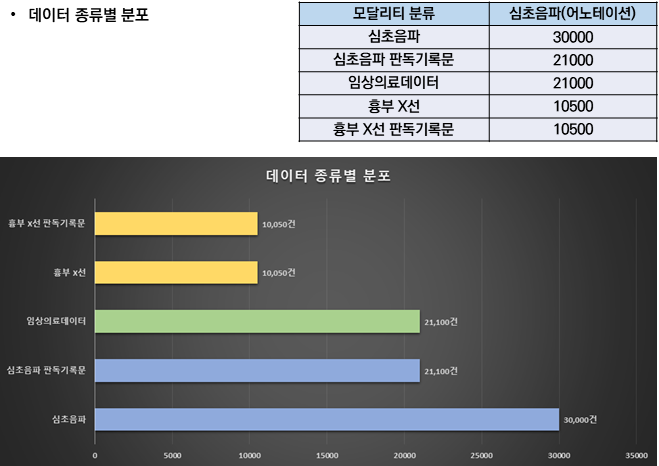

데이터 종류별 분포: 심초음파, 심초음파 판독기록문, 임상의료데이터, 흉부 X선, 흉부 X선 판독기록문

교육활용 동영상

활용 AI 모델 및 코드

AI 모델 개요

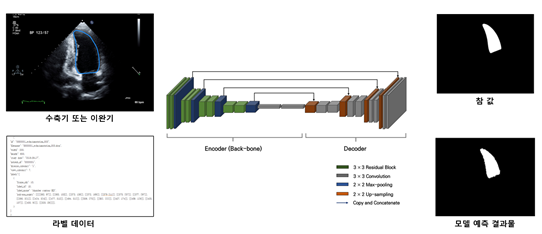

심초음파 영상에서 좌심실 분할 AI 모델 개발 (성능목표: 체적일치도 (DSC) 90% 이상)
선행 연구를 기반으로 의료영상 분할 분야에서 좋은 성능을 보이는 U-Net 모델 활용하여 A2C와 A4C 단면도에서의 좌심실 영역 분할 모델을 훈련하고 분할된 예측 결과물을 참값과 정량적으로 비교

심장질환 진단을 위한 심초음파-AI 모델 개요_1

서비스 활용 시나리오

AI 기반 심초음파 단계별 검사지원 및 진단 솔루션
심초음파 영상검사에 기반한 질환진행 및 예후예측 솔루션
심초음파 질평가 및 급여reimbursement 심사 솔루션
심장질환의 조기진단
심장질환 진단의 최적화

어노테이션 포맷 및 데이터 구조

원천데이터 구성

심초음파 데이터

원천데이터 구성 심초음파 데이터

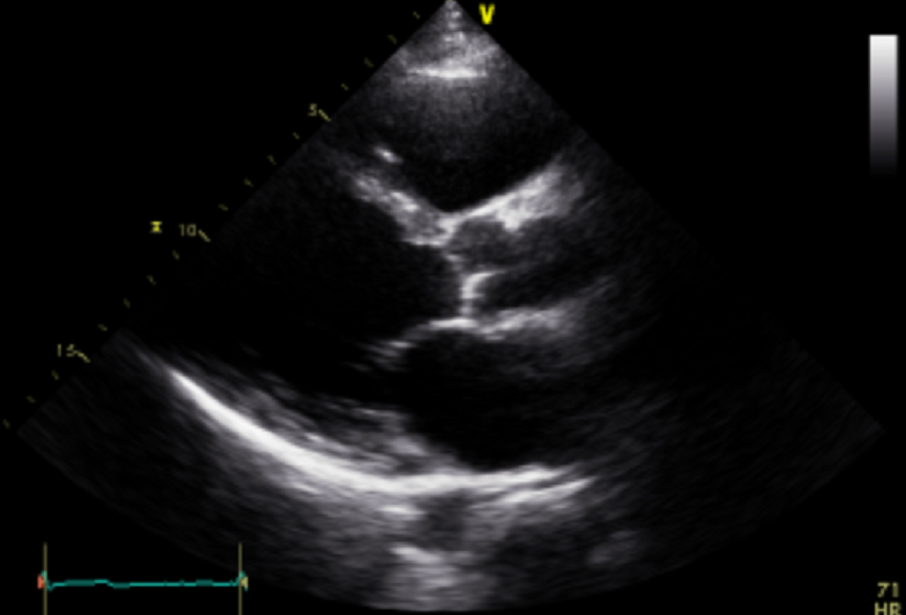

원천데이터(DICOM)

원천데이터 구성 심초음파 데이터
라벨데이터(JSON)
id	"0118610_echo_001"
filename	"0118610_echo_001.dcm"
width	636
height	434
study date	“2018.03.26”
patient_id	“0118610”
disease_category	“1”
view_category	0

흉부X선 데이터

원천데이터 구성 흉부X선 데이터 원천데이터
원천데이터(DICOM)

원천데이터 구성 흉부X선 데이터 라벨링데이터
라벨데이터(JSON)
id	"0118610_cxr"
file format	".dcm"
width	2017
height	2017
study date	“2018.03.26”
patient_id	“0118610”

라벨링데이터 구성

경흉부 심초음파 라벨링 데이터

라벨링데이터 구성 경흉부 심초음파 라벨링데이터
구분		항목명	타입	필수	설명	범위	비고
구분		항목명	타입	여부	설명	범위	비고
1		id	Object	M	이미지정보
2		filename	String	M	이미지파일명	(patient_id)_echoAnnotation_(순번)
3		width	Number	M	이미지너비	양의 정수
4		height	Number	M	이미지높이	양의 정수
5		study date	String	M	이미지 생성 일자	yyyy.mm.dd
5		study date	String	M	이미지 생성 일자	(2011.01.01~2021.01.31)
6		patient_id	String	M	환자 ID
7		disease_category	String	M	세부질환 카테고리	[0~7]
8		view_category	Number	M	단면도 카테고리	[0,5,7]
9		labels	Object	M	라벨링정보
	9-1	frame_idx	Number	M	프레임 번호	양의 정수
	9-2	label_id	Number	M	라벨 식별자	[0~11]
	9-3	label_name	String	M	클래스명	0: (PLAX) wall thickness septal ED,
						1: (PLAX) chamber dimension ED,
						2: (PLAX) wall thickness posterior ED,
						3: (PLAX) aorta dimension ED,
						4: (PLAX) wall thickness septal ES,
						5: (PLAX) chamber dimension ES,
						6: (PLAX) wall thickness posterior ES,
						7: (PLAX) LA dimension ES,
						8: (A4C) chamber contour ED,,
						9: (A4C) chamber contour ES,
						10: (A2C) chamber contour ED,
						11: (A2C) chamber contour ES,
	9-4	polygon_points	Array	C	polygon, polyline 내 x좌표, y좌표 집합	4차원 Array
	9-4	polygon_points	Array	C	polygon, polyline 내 x좌표, y좌표 집합	label_id가 8~11일 때
	9-5	polyline_points	Array	C	polygon, polyline 내 x좌표, y좌표 집합	2차원 Array
	9-5	polyline_points	Array	C	polygon, polyline 내 x좌표, y좌표 집합	label_id가 0~7일 때

경흉부 심초음파 데이터

라벨링데이터 구성 경흉부 심초음파 데이터
구분	항목명	타입	필수	설명	범위
구분	항목명	타입	여부	설명	범위
1	id	Object	M	이미지정보
2	filename	String	M	이미지파일명	(patient_id)_echo_(순번)
3	width	Number	M	이미지너비	양의 정수
4	height	Number	M	이미지높이	양의 정수
5	study date	String	M	이미지 생성 일자	yyyy.mm.dd
5	study date	String	M	이미지 생성 일자	(2011.01.01~2021.01.31)
6	patient_id	String	M	환자 ID
7	disease_category	String	M	세부질환 카테고리	[0~7]
8	view_category	Number	M	단면도 카테고리	[0~7]

임상의료데이터

라벨링데이터 구성 임상의료데이터 데이터
구분	항목명	타입	필수	설명	범위	비고
구분	항목명	타입	여부	설명	범위	비고
1	identifier/filename	String	M	아이디/파일명
2	patient id	String	M	환자번호(비식별화)
3	sex	String	M	성별	0 or 1
4	birth date	String	M	년,월	yyyy.mm
5	weight	String	O	몸무게
6	height	String	O	키
7	SBP	String	O	수축기혈압
8	DBP	String	O	이완기혈압
9	heart rate	String	O	심박수
10	hypertension	String	O	고혈압	0 or 1
11	diabetes	String	O	당뇨병	0 or 1
12	coronary artery disease	String	O	관상동맥질환	0 or 1
13	peripheral artery disease	String	O	말초동맥질환	0 or 1
14	chronic kidney disease	String	O	만성 신부전	0 or 1
15	end-stage renal disease on dialysis	String	O	말기 신질환	0 or 1
16	heart failure	String	O	심부전	0 or 1
17	stroke	String	O	뇌졸중	0 or 1
18	dyslipidemia	String	O	이상지질혈증	0 or 1
19	familial history of cardiovascular disease (MI or stroke or SCD)	String	O	심혈관계 질환 가족력	0 or 1
20	WBC (white blood cell)	String	O	백혈구
21	hemoglobin	String	O	혈색소
22	hematocrit	String	O	적혈구용적률
23	platelet	String	O	혈소판
24	BUN (blood urea nitrogen)	String	O	혈액 요소 질소
25	creatinine	String	O	크레아틴
26	glomerular filtration rate based on CKD-EPI equation	String	O	사구체 여과 속도
27	glucose	String	O	혈당
28	HbA1c	String	O	당화혈색소
29	aspartate transaminase (AST)	String	O	아스파르테이트 아미노 전달효소
30	alanine transaminase (ALT)	String	O	알라닌아미노 전달효소
31	uric acid	String	O	요산
32	total cholesterol	String	O	총 콜레스테롤
33	HDL(high-density lipoprotein)	String	O	고밀도 콜레스테롤
34	triglycerides	String	O	중성지방
35	LDL(low-density lipoprotein)	String	O	저밀도 콜레스테롤
36	CRP(C-reactive protein)	String	O	C-반응단백
37	Troponin-T	String	O	트로포닌-T 단백
38	Troponin-I	String	O	트로포닌-I 단백
39	CK-MB(Creatine Kinase MB)	String	O	크레아틴 키나아제 MB
40	BNP(brain natriuretic peptide)	String	O	뇌나트륨이뇨펩티드
41	NT_proBNP(N-terminal probrain Natriuretic Peptide)	String	O

심초음파 판독기록문

라벨링데이터 구성 심초음파 판독기록문
구분	항목명	타입	필수여부	설명	범위
1	identifier/filename	String	M	아이디/파일명
2	patient id	String	M	환자번호(비식별화)
3	study date	String	M	영상획득날짜	yyyy.mm.dd
3	study date	String	M	영상획득날짜	(2011.01.01~2021.01.31)
4	comment	String	M	판독기록

흉부X선

라벨링데이터 구성 흉부X선
구분	항목명	타입	필수여부	설명	범위
1	identifier/filename	String	M	아이디/파일명
2	file format	String	M	파일 형식(포맷)	dcm
3	width	Number	M	행	양의 정수
4	height	Number	M	열	양의 정수
5	study date	String	M	영상획득날짜	yyyy.mm.dd
5	study date	String	M	영상획득날짜	(2011.01.01~2021.01.31)
6	patient_id	String	M	환자번호(비식별화)

흉부X선 판독기록문

라벨링데이터 구성 흉부X선 판독기록문
구분	항목명	타입	필수여부	설명	범위
1	identifier/filename	String	M	아이디/파일명
2	patient id	String	M	환자번호(비식별화)
3	study date	String	M	영상획득날짜	yyyy.mm.dd
3	study date	String	M	영상획득날짜	(2011.01.01~2021.01.31)
4	comment	String	M	판독기록

라벨링데이터 실제예시

경흉부 심초음파 라벨링 데이터

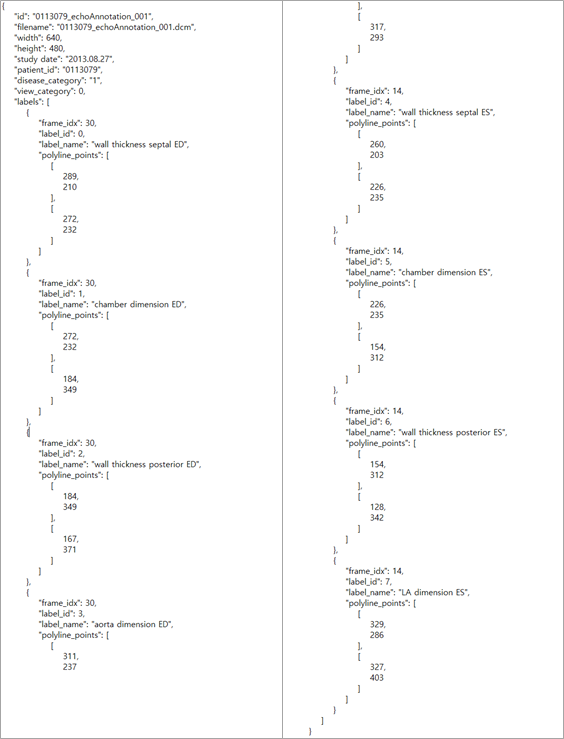

심장질환 진단을 위한 심초음파-라벨링데이터 실제예시_1_경흉부 심초음파 라벨링 데이터

경흉부 심초음파 데이터

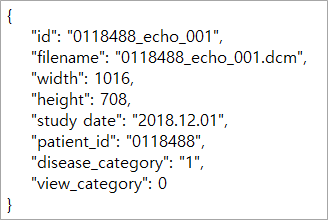

심장질환 진단을 위한 심초음파-라벨링데이터 실제예시_2_경흉부 심초음파 데이터

임상의료데이터

심장질환 진단을 위한 심초음파-라벨링데이터 실제예시_3_임상의료데이터

심초음파 판독기록문

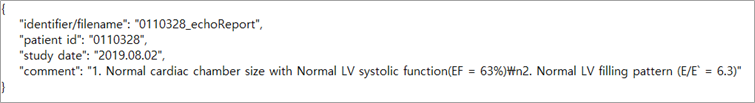

심장질환 진단을 위한 심초음파-라벨링데이터 실제예시_4_심초음파 판독기도문

흉부X선

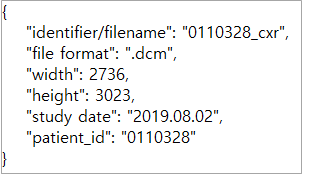

심장질환 진단을 위한 심초음파-라벨링데이터 실제예시_5_흉부X선

흉부X선 판독기록문

심장질환 진단을 위한 심초음파-라벨링데이터 실제예시_6_흉부X선 판독기도문

구축 업체

데이터셋 구축 담당자

수행기관(주관) : 연세대학교 산학협력단

수행기관(주관)
책임자명	전화번호	대표이메일	담당업무
장혁재 교수	070-4105-5371	hjchang@yuhs.ac	사업 총괄

수행기관(참여)

수행기관(참여)
기관명	담당업무
분당서울대학교병원	데이터 설계, 수집 및 정제
순천향대학교 산학협력단	데이터 설계, 수집 및 정제
한양대학교 산학협력단	데이터 설계, 수집 및 정제
충남대학교병원	데이터 설계, 수집 및 정제
㈜ 데이터웨이	데이터 검수
㈜ 온택트헬스	데이터 가공
